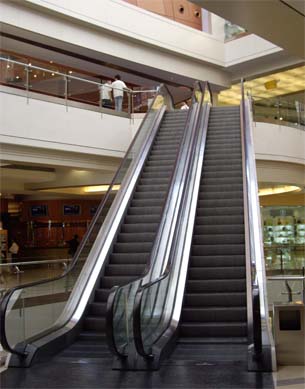

自动扶梯（FJF-G-6000）及自动人行道（FJR5000-1） 性 能 介 绍
FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）是山东富士制御电梯有限公司引进日本富士扶梯技术生产的高档扶梯产品。其外形豪华气派，极具时尚美感，能与大都市现代建筑及室内装饰和谐融合，完美地诠释了富士电梯技术先进、安全可靠、平稳舒适的设计理念。
一、概述
FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）在除具有连续运行、输送量大、节省电力、节约空间、安全耐用等特点外，还增加了与乘客动作和心理相协调的系统装饰工程、周密的安全措施，使自动扶梯和人行道给乘客以亲切的感觉和全新的感受。根据客户的不同使用需要，可以提供公共交通型自动扶梯（自动人行道）、室外型自动扶梯（自动人行道）、半室外型自动扶梯（自动人行道）等多种类型，配合不同使用场合，FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）分为多种规格以供客户选择：
I | 简洁流畅的自动扶梯——透明强化玻璃护壁板 |
II | 优雅美观的自动扶梯——透明强化玻璃护壁板、带扶手架 |
III | 豪华明亮的自动扶梯——透明强化玻璃护壁板、带扶手架并带扶手照明灯 |
VI | 坚固实用的自动扶梯——发纹不锈钢的护壁板 |
二、节能高效
1. 节约能耗
FJF-W-6000系列自动扶梯（FJR5000-1系列自动人行道）可节省至少25%的耗电量，这是因为它采用了高精度的新型低噪音平行轴斜齿轮减速机，斜齿轮传动具有重合度大，瞬时接触线长等优点，可减少大量的机械耗能，比传统的蜗轮蜗杆传动效率提高15%。目前国内自动扶梯采用的多是蜗轮蜗杆减速机，效率低、能耗大。就相同规格的自动扶梯而言，如FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）采用的电梯功率为7.5KW（或5.5KW），则其他自动扶梯的电机功率需要11KW（7.5KW）。由于自动扶梯经常需要连续运转，所以FJF-W-6000系列自动扶梯（FJR5000-1自动人行道）可以节省大量能源，社会效益十分明显。
2、直线式扶手驱动系统
FJF-G-6000系列扶梯（FJR5000-1系列自动人行道）采用了滚轮夹紧后送出的直线型紧凑式扶手驱动系统，最大限度地减少了扶手带的运行磨擦阻力，与其他厂家产品采用的大型驱动轮转动方式相比，弯曲点数减少了，可有效减少对扶手带的损伤，延长扶手带的使用寿命，并且运行阻力大幅度减少，达到节能减耗的目的。
三、安全可靠
1. 全不锈钢的设计
FJF-G-6000系列扶梯（FJR5000-1系列自动人行道）引入了全不锈钢的设计，梯级踏板、梯级踢板、裙板、楼层板、扶手框架等部件采用了全不锈钢板制作，强度大、寿命长、安全，使扶梯更加坚固、美观、可靠、耐用。
2. 不锈钢梯级
FJF-G-6000系列扶梯（FJR5000-1系列自动人行道）采用了不锈钢梯级，其防滑条比压铸铝梯级有更高强度，不易弯折、破裂破损，而且不易藏污。梯级板装有8MM侧防滑条，防止乘客鞋子与裙板接触。四边的黄色边界线，使乘客可避免站在梯级边缘，造成因失稳而引起的事故。据测试，踏板上齿槽横向受力400kgf，垂直方向受力200kgf不会破裂，一般铸铝踏板分别受300kgf的横向力和200kgf的垂直力即行破裂，其耐压强度为铝的3倍。
3、角钢桁架
FJF-G-6000系列扶梯（FJR5000-1系列自动人行道）桁架采用角钢型材，桁架的设计采用了先进的仿真模拟系统进行分析，提高了设计结构的可靠性。所采用的材料内外表面经高压喷丸除锈，喷涂环氧富锌底漆及聚氨脂面漆防护。桁架结构具有强度大，挠度变形小，并充分考虑长期使用过程中的防湿气、腐蚀性气体侵害的特点。较之采用普通空心管材的桁架，由于空心管材内腔无法防腐，采用角钢型材的桁架结构其环境适应性更强，整体寿命更长。
4、为确保乘客安全，FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）设有下列安全装置：
No. | 安全装置 | 作 用 |
1 | 电机保护 | 电机装有防止过载安全装置，一旦安全装置动作，则切断电机供电。 |
2 | 工作制动器 | 采用机－电式制动器（电磁制动器），供电的中断由独立的电气装置实现。 |
3 | 电路保护 | 扶梯主断路器采用空气开关，当扶梯出现短路时，立即切断开主电源，使扶梯停止运行。 |
4 | 接地故障保护 | 当扶梯控制回路发生接地时，相应回路的断路器立即动作，切断电源，使扶梯停止运行。 |
5 | 欠相、反相过流保护 | 当供电电源错相、欠相或反相时，保护装置能自动检测并切断电路使扶梯停止运行，只有当开关手动复位后，扶梯方可启动，否则不能运行。 |
6 | 梯级链安全开关 | 梯级链设有二个安全开关，当梯级链过度伸长、不正常收紧、破断时，保护装置使扶梯停止。 |
7 | 驱动链断链安全开关 | 驱动链设有一个安全开关，在扶梯运行过程中，驱动链拉伸过长或断开时，驱动链断链安全开关动作，使扶梯停止运行，与此同时驱动链轮自锁装置自动动作 |
8 | 非操作逆转安全装置 | 当检测到扶梯速度过低，有可能发生逆转时，当扶梯出现逆转时，在速度为0前，使扶梯停止运行。 |
9 | 限速保护装置 | 在扶梯速度超过额定速度1.2倍之前，使工作制动器动作； |
10 | 扶手带入口安全装置 | 在扶梯两端扶手带入口处设有防异物保护装置，该装置设有自动复位式开关触点，当异物卡在保护装置上，开关动作，使扶梯停止。 |
11 | 梳齿板安全开关 | 梳齿板处设有安全开关，当硬物卡入梳齿板时，安全开关动作，确保扶梯停止运行。 |
12 | 裙板保护开关 | 裙板内设有安全开关，在鞋类或其他物品被夹入梯级与裙板之间的空隙时，确保扶梯停止运行。 |
13 | 梯级下陷保护 | 梯级塌陷时，使下部的微动安全开关动作，引发停机。 |
14 | 梯级运行安全装置 | 在扶梯上下转弯部装设梯级运行安全微动开关，当检测到梯级滚轮运行轨迹异常时，扶梯停机。 |
15 | 急停按钮 | 在自动扶梯上下入口处设有紧急停止装置，遇到突发事件可以使用紧急停止装置。 |
16 | 扶手带断带安全开关 | 当扶手带出现意外破断时，微动开关动作，切断控制回路，使扶梯停止运行。（选配） |
17 | 附加制动器 | 当扶梯提升高＞6米时，扶梯配置附加制动器。当速度超过额度定速度1.4倍之前或梯级改变其运行方向时或驱动链断链时，装置动作令扶梯停止。 |
18 | 附加急停按钮 | 当扶梯提升高＞12米时，在扶梯中部配置附加急停按钮。当出现异常时可按下令扶梯停止。 |
四、以人为本
1. 适合不同乘客的设计
FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）的设计充分考虑了不同性别、年龄人们的需要。如适中的栏杆高度，使玻璃部分的面积进一步扩大及透明性的提高，增加了美感和安全感。
2. 苗条型扶手
FJF-G-6000型扶梯（FJR5000-1系列自动人行道）特有的超薄型的扶手（采用耐用高强度合成橡胶复合“苗条型”扶手带），即使是儿童也可以很容易牢固扶持（特别提高了对儿童的安全）。全新流线型设计的扶手终端护送曲线符合人机工程学的设计，令上下自动扶梯的乘客感到更自然、顺畅、舒适、安全。
3. 出入口引导
对出入口楼层板作专门设计，使楼层板作为引导乘客的“引导通道”，引导乘客正确安全地进入自动扶梯。
4. 扶手框架采用滚子结构
端部扶手框架采用滚子结构，大大的减少扶手带运行阻力，延长扶手带使用寿命。
注：进口扶手带不采用滚子结构。
5. 防滑踏板
梯级踏板表面采用了平面设计并进行了滚花加工,带有防滑花纹，增大了踏板面与乘客鞋底的摩擦力,使乘客不致于会滑倒。
6. 齿底润滑技术
采用专利的齿底润滑技术——自动润滑功能，使链驱动方式实现了平稳、宁静的运行，降低维护保养成本，亦符合环保的理念。
7. 节省空间
电动机放在减速机上面，可进一步减低噪音和节省空间。
8. 维护简易
FJF-G-6000系列扶梯（FJR5000-1系列自动人行道）的梯级滚轮采用了简易维护的先进设计，在长时间运行后有滚轮需更换时，可直接拆下更换，改变了以前更换滚轮时需整条梯级链更换的情况，大大节省了维修成本。
9. 平滑、流畅的梯路设计
FJF-G-6000系列扶梯（FJR5000-1系列自动人行道）采用了平滑、流畅的梯路设计，其梯级滚轮采用环保可降解材料。在驱动上下部链轮中安装了小型缓冲器，减少链条与链轮之间的冲击，提高了运行舒适感，降低了运行噪音。
五、可靠的微机控制系统
1.微机变频控制
FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）还可以选配最新的微机变频控制VVVF系统，采用该系统可设置多种功能，不但节能效果显著，运行亦更加平稳舒适，充分显出富士电梯以人为本的设计理念：
◎ 无人乘坐自动停止/无人乘坐自动低速运行/分时段运行
——可在扶梯入口增设了红外线扫描传感器，当检测到有乘客乘坐扶梯时，扶梯开始启动运行，无人乘坐时低速运行或自动停止，或可根据人流分时段以不同速度运行，以降低能耗；
◎ 软启动
——降低起动电流，能令扶梯平稳的起动与停止，减少扶梯的机械磨损，延长了扶梯的整体寿命和起动时对机械设备的冲击
◎ 运行状态记录
——当出现故障时，系统会自动报警并能在微机内部记录故障发生的时间、故障代码等信息。
◎ 故障报警及故障记录
——当扶梯出现故障时扶梯发出警报声，同时在微机内部记录扶梯所发生的故障及次数等信息。
◎ 远程监视/小区监视系统系统
——当扶梯出现故障时，可自动向客户的小区监视中心发送报警信号。
◎ 扶手带速度监控
——当扶手带速度过快或过慢时扶梯报警，直至扶梯停止，以保护乘客安全。
富士牌FJF-G-6000型自动扶梯（FJR5000-1系列自动人行道）以其性能优良、美观实用、合理灵活的设计满足不同客户的需求。微机与变频技术配合人机工程学及先进的制造技术，使FJF-G-6000系列自动扶梯（FJR5000-1系列自动人行道）更趋完美，适合不同场合使用。
